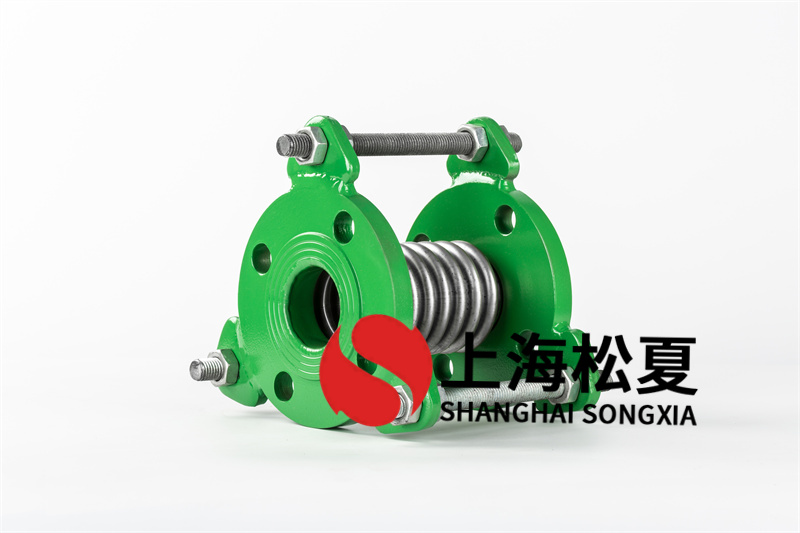

金屬波紋補償器疲勞壽命的研究

國內外對波紋補償器疲勞壽命的研究較為普遍，但關于焊接結構對波紋補償器疲勞壽命影響研究還較缺乏。針對某環境控制系統補償器焊接疲倦泄漏問題進行研究，首先，通過觀測焊縫的微結構，分析裂縫產生機理；隨后，對原始波紋補償器進行振動情況下的應力應變分析，分析焊接結構對疲勞壽命的影響，進而提出改進方案；對改善波紋補償器的焊接結構進行有限元計算，分析改進波紋補償器的安全裕度。

研究得出如下結論：

1）波紋補償器的開端焊接結構薄厚不一，差異性較大。波紋補償器焊接結構泄漏區域觀測到大概400個疲倦雜帶，屬于低周疲勞壽命問題；

2）帶缺陷原始波紋補償器厚、薄焊頭的工作應力分別是463MPa和817MPa，均高于對應焊接區域疲勞極限。理想無焊接缺陷情況下，焊接區域工作應力約為260MPa，疲倦指數約為2；

3）改進波紋補償器的結果和制造工藝后，焊縫的焊趾區應力為113MPa，安全系數約為4。
