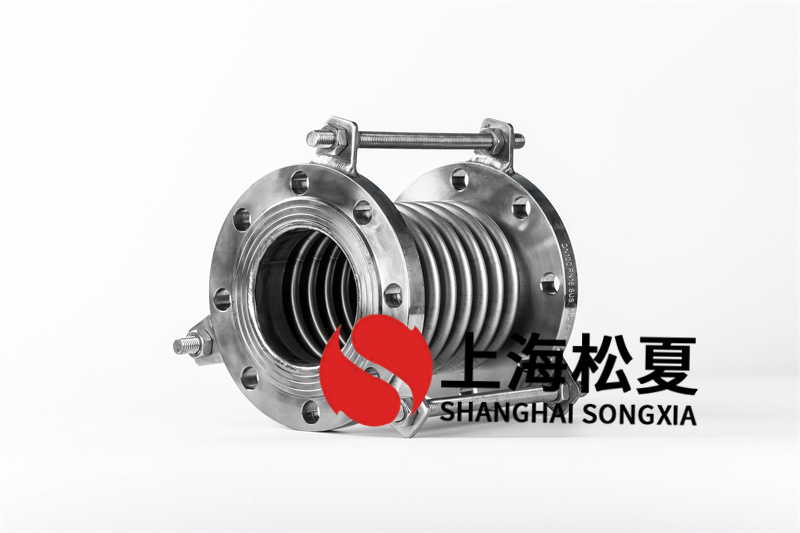

波紋管膨脹節在工程中設定固定支架

波紋管膨脹節在工程中設定固定支架是用來吸收管路荷載及控制位移方向的。固定支架可分為主固定支架、中間固定支架、定向固定支架。

主固定支架主要承受的荷載有：

①各條件下的壓力推力；

②膨脹節長度變化引起的位移反力；

③管路在導向管架上移動的摩擦阻力；

④管道重量；

⑤沖擊荷載如管路方向改變處介質流動產生的沖擊力、操作快開閥引起的沖擊荷載；

⑥風載等。約束型波紋管膨脹節的壓力推力由鉸鏈板或拉桿約束，故不需要設定主固定支架。

對有非約束型膨脹節的管道，須設定主固定支架，主固定支架設定的位置一般有5處，分別是管路介質流向改變處、管路盲端、同一直管段上2個直徑不同的膨脹節之間、2個無約束膨脹節之間配有截止閥或調壓閥處、含有一個無約束膨脹節的旁通支管與主管的相接處。一般在管路的始尾端或拐彎處固定支架所受推力大。中間固定支架需承受除壓力推力外的其他荷載，定向固定管架僅在一個方向允許管路位移，也起到了導向支架的作用。
