波紋管與套筒波紋補償器的相關聯系

波紋管作為一種彈性密封元件，廣泛應用于閘閥制造業，如波紋管閘閥、波紋管截止閥等。套筒波紋補償器結構將填料函處閥座的動態密封轉化成閥蓋處閥座的靜態密封，使閥門密封更加安全可靠。但是，由于金屬波紋管只能承受拉伸和壓縮，而難以承受扭距，所以現在的應用限于閥座的軸向移動和無軸向旋轉閘閥、截止閥和安全閥的提升。

波紋管和閥桿的下部是氬弧焊的。波紋管的上法蘭提供了一個含有石墨墊圈、閥蓋和支架的靜態密封，以將閥體中的介質和外界隔離。閥體中的介質不受閥座和填料函間隙的影響。如果特殊情況導致波紋管破裂，也可以用閘閥上方的填料函。閥座上部軸向加工有2個直槽，撥銷使閥座僅在軸上下移動，而非軸向移動。閥座的下部由2個螺紋槽加工而成。銷釘固定在球上。銷可以在螺釘槽中自由移動。滾珠位于圓錐滾子軸承上，以減少滾珠在閥座上的摩擦扭距。當閘閥關閉時，閥座由一個電動裝置向下驅動，閥座的螺旋槽驅動滾珠上的撥銷，使?jié)L珠沿其軸線旋轉90度。球轉到圖中的斜線，球閥關閉。

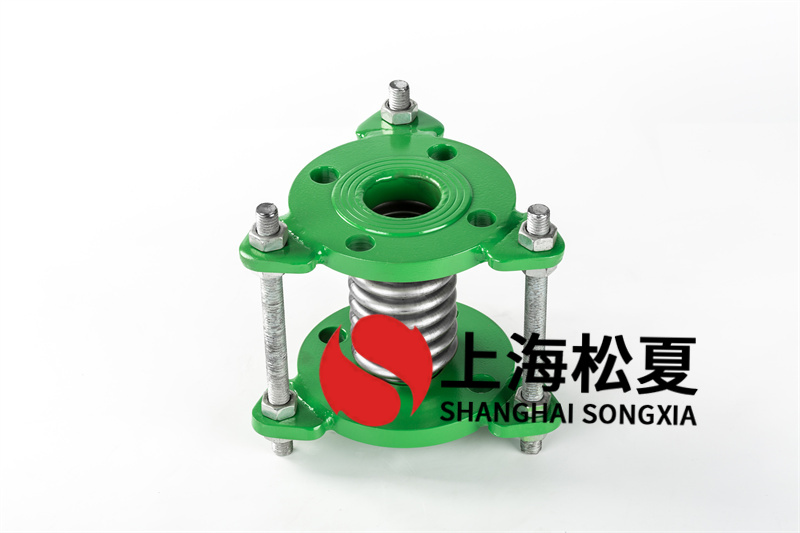

套筒波紋補償器是把波紋管技術和軌道球閥原理相結合的一種新型球閥。該閘閥適用于運輸有毒有害介質，由于其流道與管路的一部分類似，流動阻力特別小，是一種節能的新品。
