偏心蝶閥的結構分類
偏心蝶閥的結構分類
單偏心：為了解決同心盤閥蝶板和閥座的擠壓問題，產生了單偏心蝶閥，其結構特點是閥座軸偏離蝶板中心。
雙偏心：在單偏心的基礎上進一步改良成形的便是目前應用*廣泛的雙偏心蝶閥。其結構類型為在閥座軸心既偏移蝶板中心、也偏離本身中心。雙偏心效果使蝶板在閘閥打開后能迅速脫離閥座，大大消除了蝶板與閥座之間不必要的過度擠壓和，緩解了開啟阻距，減少了損壞，提高了閥座的使用壽命。

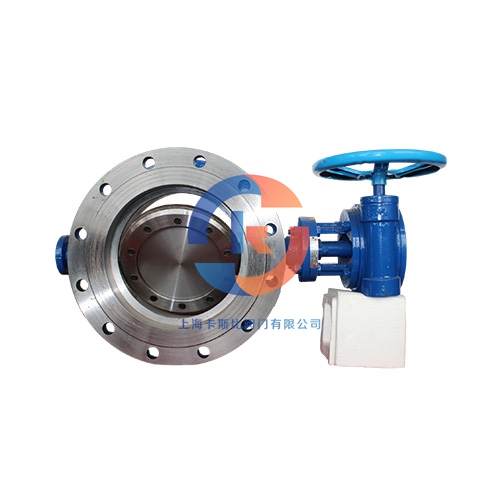

偏心蝶閥的結構分類
三偏心：要耐高溫，必須采用硬密封，但泄漏量大；零泄漏，必須采用軟密封，但不耐高溫。為克服雙偏心蝶閥這一分歧、又對碟閥進行了第三次偏心。而所謂第三次偏心，便是密封副的形態不是正錐，而是斜錐。
偏心：偏心的特點是蝴蝶板閥座軸的安裝是三軸結構，三軸閥座兩軸同心，中心軸中心線與兩側軸偏移中心距，蝴蝶板安裝在中間軸上。這樣的偏心構造促使蝶板在全開位置時變成雙偏心狀，但在蝶板旋轉到關掉位置時則變成單偏心狀。因為凸輪軸的功效，在接近關掉時，蝶板向閥座的密封錐面內移進一個距離，蝶板與閥座的封閉的突面相符合達到可靠的密封性能。
