直埋波紋補償器構成結構

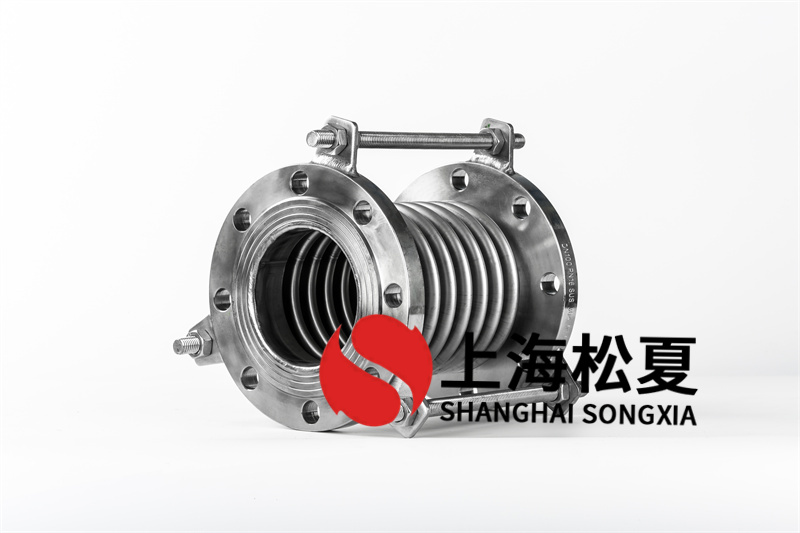

適合于地埋所使用的直埋式波紋補償器，用以市政工程熱力管網應用。具備自導向性且抗土壤工作壓力，因其采用材質與管線同樣，可實現與管路同為應用周期時間?？上罩甭窆芫€因熱膨脹或收攏而引起的軸向位移。因為直埋式波紋補償器可賠償定位構造，開展安裝中管道可以不用鋪設導向支架。使用中不用開展維護保養拆換。具備受壓式管道補償器的特征，備受管道施工工作人員的喜愛。直埋式波紋補償器由波紋補償器、接手、導流筒、導向性密封套及其機殼構成。于同型號的波紋補償器不一樣之處就在于，為了避免管路受氣體壓力推動力產生的影響外移拉申，使用中兩邊一定設定支撐架。

管道補償器的一端接近支撐架，設定支撐架時依據補償量設置2個支撐架之間的距離，補償量一般不得超過管經。一般會設定護圈，目的是為了當管路遭受熱變形時，不受回填的阻攔。當管路收攏的時候不會塌陷。2個護圈的厚度不宜低于管路的厚度。開展地埋使用中不能添充沙子，在直埋補償器前后左右各1米范圍之內應用土開展回填土。如應進行隔熱保溫，保溫鋼管埋于地底下時，周邊要用粒度同學20mm的沙子添充后，在開展土方回填的遮蓋，添充沙子厚度超過200mm。管頂上的埋深一般不超過1.2米，盡可能不低于0.7米。直埋式波紋補償器安裝中無須冷緊，無須按全程無縫鋼管接上之后在割掉和波紋補償器同長管道之后在開展電焊焊合。直埋式波紋補償器組裝時需無需設定導向支架。
